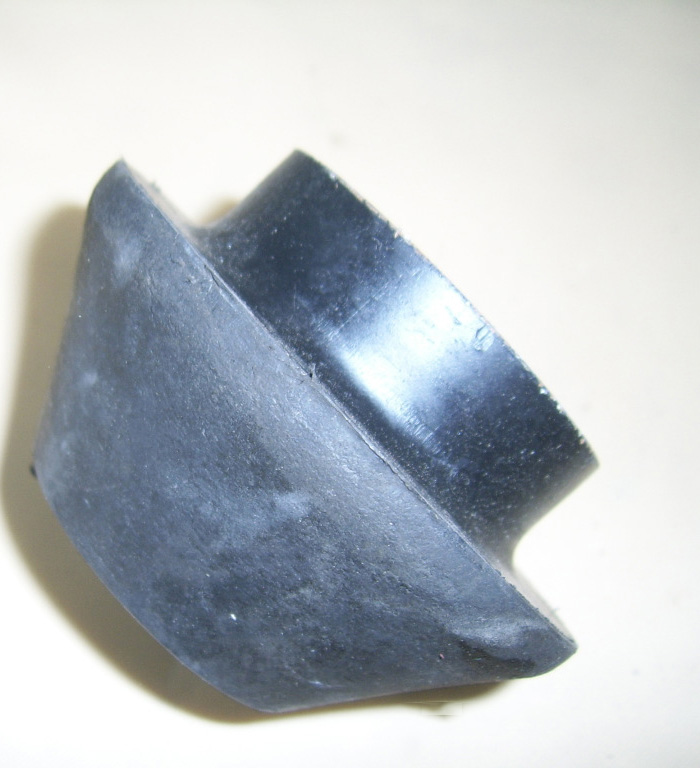

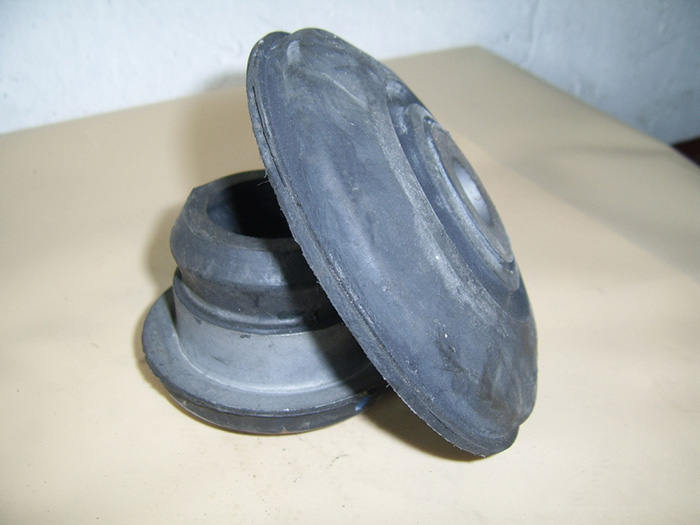

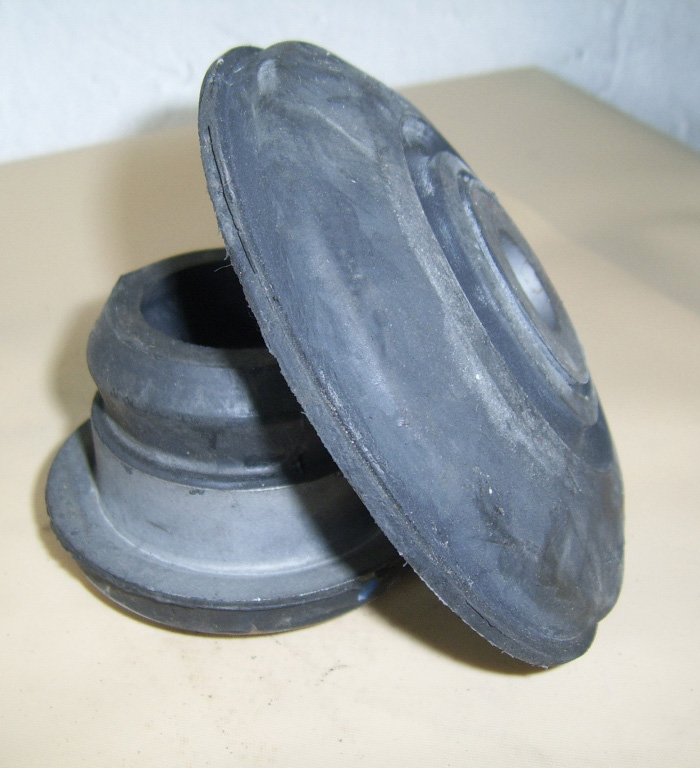

发动机减震器
产品型号 |
载荷KN |
刚度KN/mm |
安装板厚度尺寸H(mm) |
XZ-12210 |
Fr=1.0~2.5 Fa=1.0~2.5 |
Kr=1.025~1.380 Ka=0.765~1.110 |
34.8 |
XZ-12221 |
Fr=1.5~3.5 Fa=1.5~3.5 |
Kr=1.275~1.725 Ka=1.190~1.610 |
42.0 |
XZ-12222 |
Fa=1.5~3.5 |
Ka=1.130~1.530 |
31.0 |
XZ-XS-71250 |
Fr=0.8~1.4 Fa=0.8~1.2 |
Kr=0.547~0.741 Ka=0.440~0.596 |
34.8 |
|
Z向静刚度 |
||
加载范围(mm) |
静刚度测量范围 (KN) |
静刚度 N/mm |
|
17-1931-00 (兰色标记) |
0~3.3 |
1~2.5 |
1415±20%(1132~1698) |
17-1931-01 (白色标记) |
0~3.3 |
1.5~4.5 |
2667±20%(2134~3200) |
17-1931-02 (黄色标记) |
0~3.3 |
1~2 |
1200±20%(960~1440) |
17-1931-03 (粉红色标记) |
0~3.3 |
1.5~3.5 |
1750±20%(1400~2100) |
17-1931-04 (红色标记) |
0~3.3 |
1.5~4.5 |
2333±20%(1866~2800) |
型号 |
φ1 |
φ2 |
φ3 |
H1 |
H2 |
H3 |
XZ-12210 |
82 |
55 |
17.5 |
1 |
16.4 |
29.1 |
XZ-12221 |
130 |
84 |
25.0 |
6 |
18 |
46.5 |
XZ-12222 |
100 |
98 |
17.5 |
6.5 |
12 |
40.5 |
XZ-71250 |
82 |
55 |
17.5 |
4.5 |
16.4 |
34.1 |
