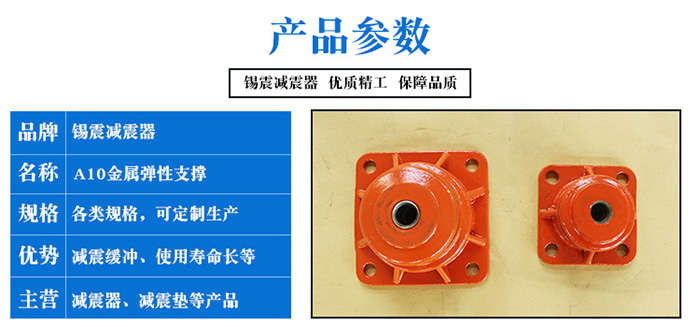

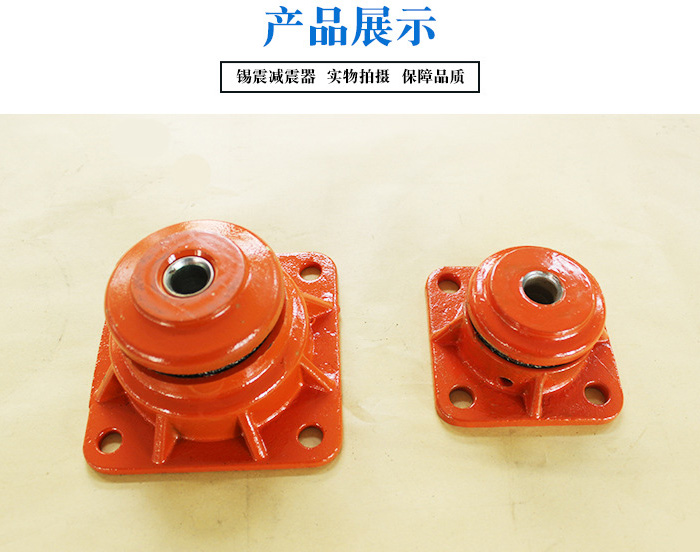

A10金属减震器

A10金属减震器

1、【结构示意图和外形、安装尺寸】

2、【外形、安装尺寸】

产品型号	M	A	B	H	D	d1	d2
A10	M16	70	98	53	58	12.5	8
B12	M16	100	130	71	90	12.5	10
B14	M27	170	220	97	188	17	12
C12	M16	100	130	100	90	12.5	10
C14	M27	170	220	125	188	17	12
D21	M16	100	130	73	90	12.5	10
D41	M27	170	220	97	188	17	12

3、【金属弹性支撑减震器技术数据和重量】

产品型号	额定垂向载	额定垂向载荷	固有频率Hz	阻尼比	振动试验参	重量
A10	300~7000	1.0~5.0	15~20输入振幅：±0.3mm	0.15~0.2	MIL~STD ~167-1 《船舶设备的机械振动》	0.9
B12	500~9000	0.8~4.0	18~25 输入振幅：±0.3mm			2.1
B14	2500~70000	2.5~5.8	18~25 输入振幅：±0.3mm			13
C12	500~9000	1.5~6.5	13~18 输入振幅：±0.3mm			2.5
C14	2500~7000	3.0~6.5	13~18 输入振幅：±0.3mm			15
D21	500~5000	1.8~6.0	15~23 输入振幅：±0.4mm			2.5
D41	2500~30000	3.5~6.0	15~23 输入振幅：±0.4mm			15

4、【性能特点及适用范围】

4.1 基本型式为A、B型。
4.2 对应B型式，通过弹性网垫串联以降低固有频率，得C型式。
4.3 对应C型式，通过反方向装配成型以适应实际需要，得D型式。
4.4 适用于管路隔振系统，起到管道荷重的支承隔振作用、并适用于中高速柴油机组。
